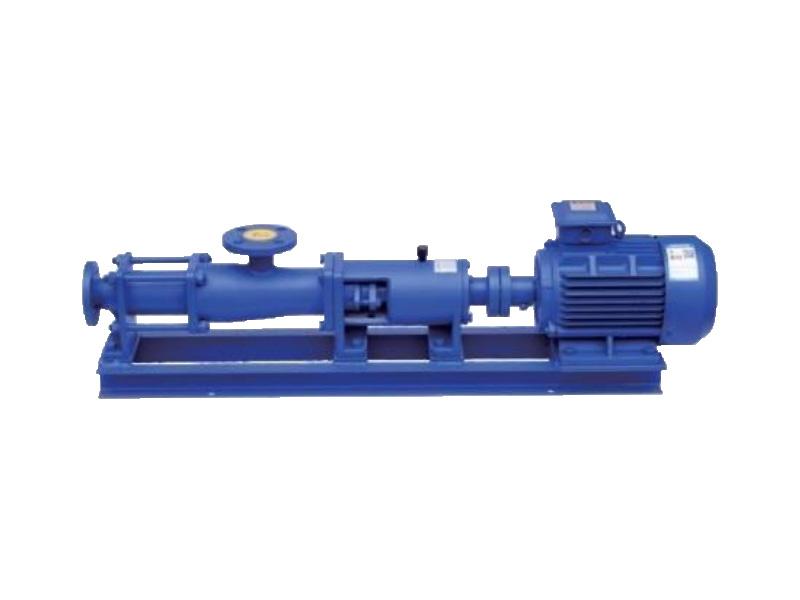

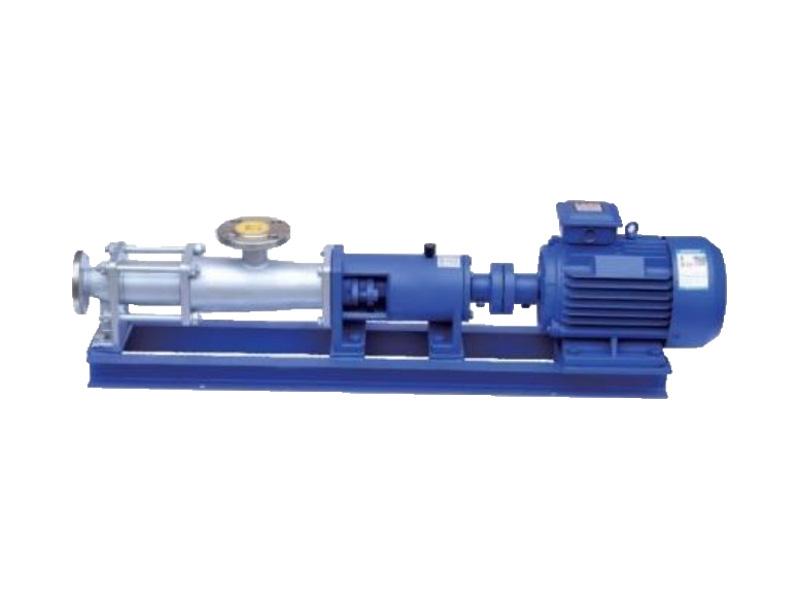

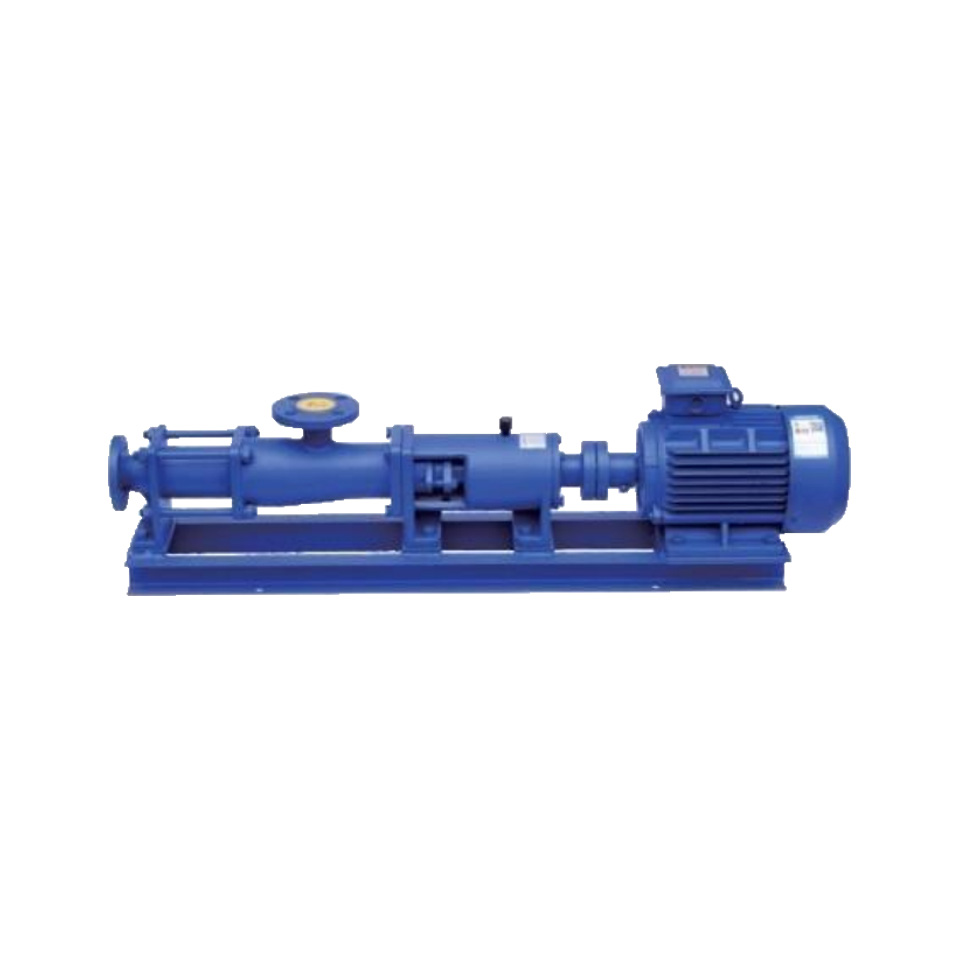

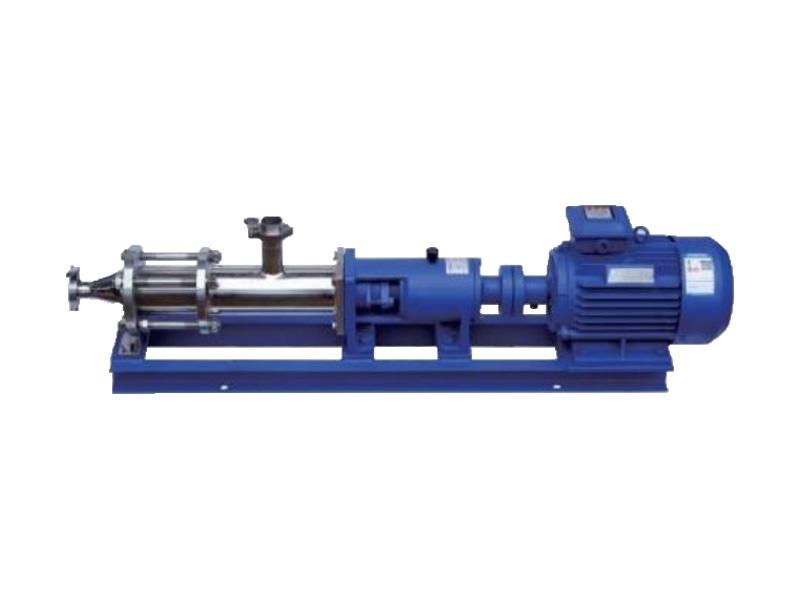

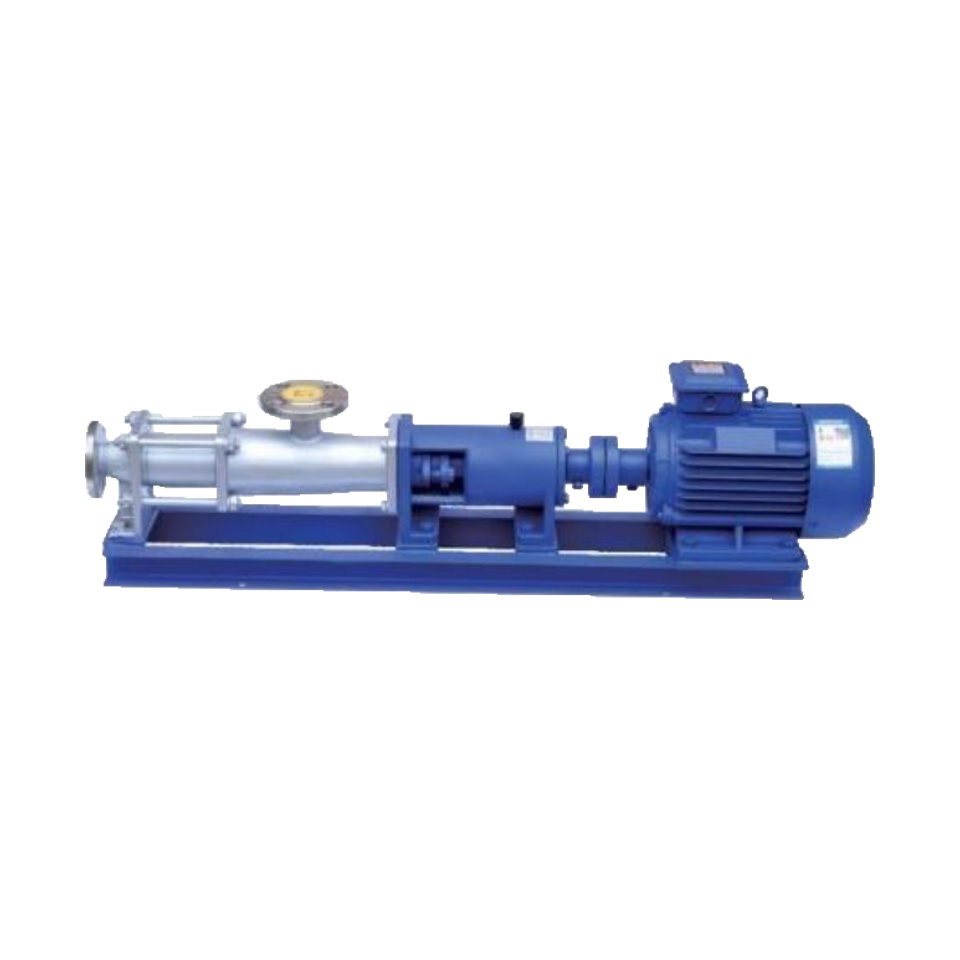

La bomba de tornillo simple sellada tipo G maneja eficientemente fluidos viscosos con un diseño sellado, lo que garantiza un funcionamiento a prueba de fugas y un rendimiento confiable en aplicaciones industriales.
Moq:
1Paquete:
CustomziedColor:
CustomziedMaterial:
Stainless Steel/Cast Iron
Características del producto
La bomba de tornillo simple tipo G es una bomba de tornillo cerrada con malla interna, perteneciente a la categoría de bombas rotativas de desplazamiento positivo. Gracias a su gran adaptabilidad a los medios, flujo suave, excelente rendimiento de succión y mínima pulsación de presión, esta bomba puede manejar no solo diversos medios fluidos, sino también sustancias altamente viscosas, medios con partículas sólidas o suspendidas duras, y materiales fibrosos. Ofrece una excelente capacidad de ajuste con un amplio rango de ajuste y alta eficiencia, por lo que se aplica ampliamente en diversas industrias, como la protección ambiental, la marina, el petróleo, la farmacéutica, el cuidado personal, la alimentación, la cervecería, la construcción, la minería, la industria química, la impresión, la fabricación de papel, las centrales eléctricas y las calderas.
Descripción general del producto
La bomba monotornillo tipo G es una bomba de desplazamiento positivo con rotor y estator helicoidales, ideal para el manejo de fluidos viscosos, abrasivos o sensibles al cizallamiento. Ofrece un flujo uniforme, autocebado y alta eficiencia en industrias como la de aguas residuales, petróleo y procesamiento químico. Su diseño robusto garantiza un rendimiento fiable con un mantenimiento mínimo.
Principio de funcionamiento
La bomba de un solo tornillo es una bomba rotativa de desplazamiento positivo con engrane interno. Sus principales componentes son un tornillo excéntrico (rotor) y un buje fijo (estator). Gracias a las formas geométricas únicas del rotor y el estator, se forman varias cavidades selladas independientes. A medida que el rotor gira, el fluido dentro de cada cavidad sellada se transporta de forma continua, uniforme y a un volumen constante desde el extremo de succión hasta el extremo de descarga.
Gracias a estas características, la bomba de un solo tornillo es especialmente adecuada para las siguientes condiciones de trabajo:
1. Manejo de medios altamente viscosos
2. Medios de transporte que contienen partículas sólidas o fibras
3. Aplicaciones que requieren una presión continua y estable sin fluctuaciones periódicas.
4.Operaciones que exigen una agitación mínima para evitar dañar la estructura inherente del medio.
5. Entornos con poco ruido

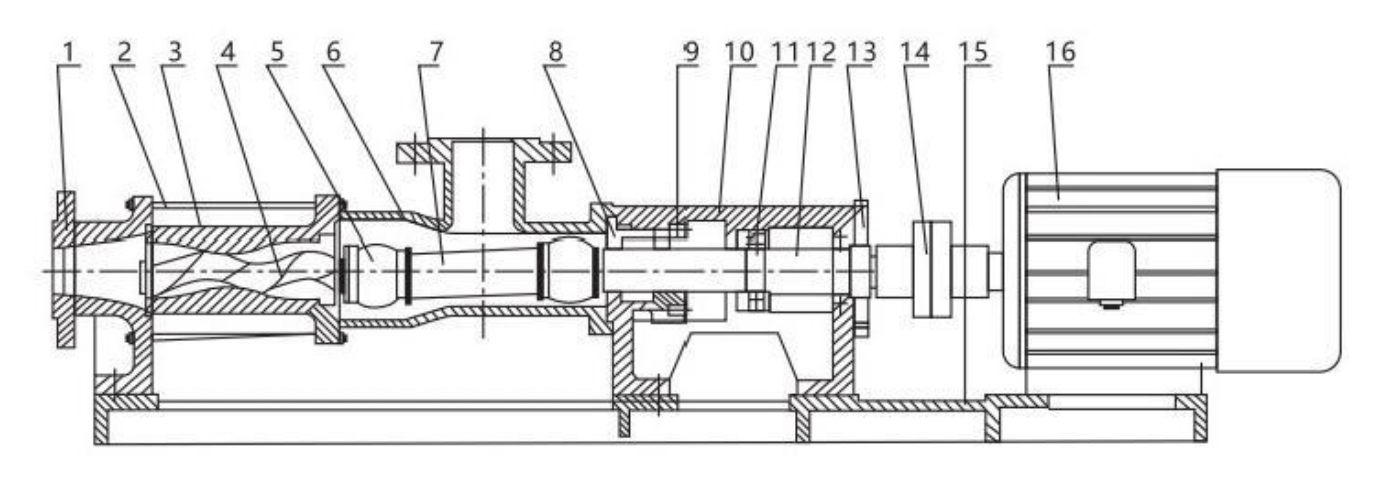

Diagrama estructural
| No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Nombre | Cuerpo de descarga | Barra de acoplamiento | Estator | Eje de tornillo | Cuerpo del feed | Eje de conexión | Asiento de embalaje | Asiento del cojinete | Cojinete | Eje de transmisión | Tapa del cojinete | Enganche | Placa base | Motor |
| Modelo | Caudal (m³ / h ) | Presión (MPa) | Velocidad máxima permitida (r/min) | Potencia del motor (kW) | NPSH requerido (m) | Diámetro de la brida de entrada (mm) | Diámetro de la brida de salida (mm) | Diámetro máximo de partícula permitido (mm) | Longitud máxima de fibra permitida (mm) |
| G20-1 | 0.8 | 0.6 | 960 | 0,75 | 4 | 25 | 25 | 1.5 | 25 |
| G20-2 | 0.8 | 1.2 | 960 | 1.5 | 4 | 25 | 25 | 1.5 | 25 |
| G25-1 | 2 | 0.6 | 960 | 1.5 | 4 | 32 | 25 | 2 | 30 |
| G25-2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
| G30-1 | 5 | 0.6 | 960 | 2.2 | 4 | 50 | 40 | 2.5 | 35 |
| G30-2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2.5 | 35 |
| G35-1 | 8 | 0.6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
| G35-2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
| G40-1 | 12 | 0.6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
| G40-2 | 12 | 1.2 | 960 | 5.5 | 4 | 80 | 65 | 3.8 | 45 |
| G50-1 | 20 | 0.6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50-2 | 20 | 1.2 | 960 | 7.5 | 4.5 | 100 | 80 | 5 | 50 |
| G60-1 | 30 | 0.6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60-2 | 30 | 1.2 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G70-1 | 45 | 0.6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
| G70-2 | 45 | 1.2 | 720 | 15 | 5 | 150 | 125 | 8 | 70 |
| G85-1 | 60 | 0.6 | 720 | 11 | 5 | 150 | 150 | 10 | 80 |
| G85-2 | 60 | 1.2 | 720 | 15 | 5 | 150 | 150 | 10 | 80 |
La bomba centrífuga química, con estructura simple, convierte la energía de rotación en energía hidrodinámica para transportar varios líquidos.
Detalles
The tubular graphite heat exchanger is a type of heat transfer equipment fabricated from graphite. It exhibits excellent corrosion resistance and is extensively utilized in industries such as chemical and petrochemical for highly efficient heat exchange processes.
Detalles
La bomba centrífuga de accionamiento magnético de acero inoxidable CQB es confiable, resistente a la corrosión e ideal para las industrias química y farmacéutica.
Detalles
Using corrosion-resistant graphite, the Water Jacket Graphite Hydrogen Chloride Synthesis Furnace can produce HCl efficiently, thus ensuring precise temperature control and optimal reaction conditions.
Detalles
Una bomba centrífuga en voladizo de una sola etapa y succión simple presenta un diseño simple con un impulsor, succión en un lado y montaje en voladizo para una transferencia de fluido eficiente en aplicaciones industriales.
Detalles
The Shell and Tube Graphite Falling Film Absorber efficiently absorbs gases using corrosion-resistant graphite, ensuring uniform liquid distribution and optimal heat transfer.
Detalles
El Bomba centrífuga horizontal ISW es un diseño de una sola etapa y una sola succión para una transferencia eficiente de fluidos en tuberías, sistemas HVAC y de suministro de agua.
Detalles
Bomba centrífuga de resistencia a la abrasión anti -corrosión plástica completa - Utiliza plásticos de alta calidad para piezas como el impulsor y la carcasa.
Detalles

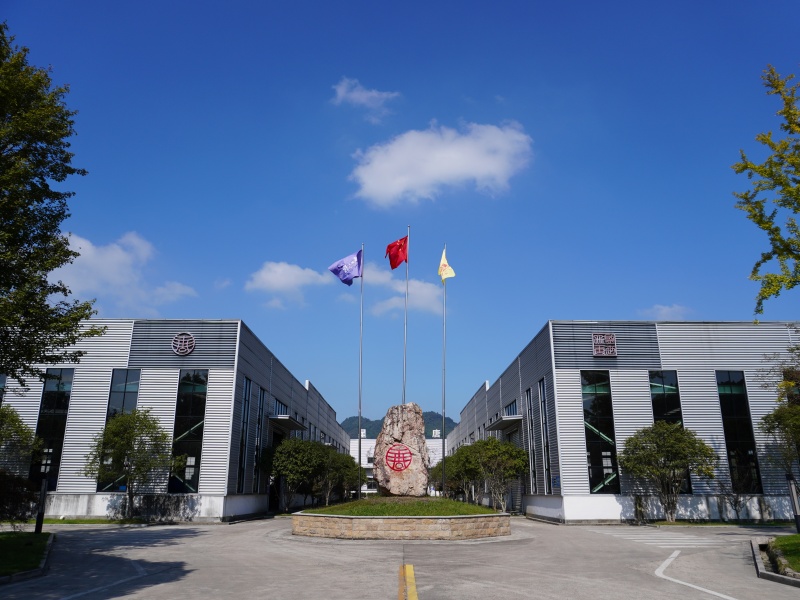

Shengtang Road, Maolin Town, Jingxian City, Anhui Province, China (factory)
