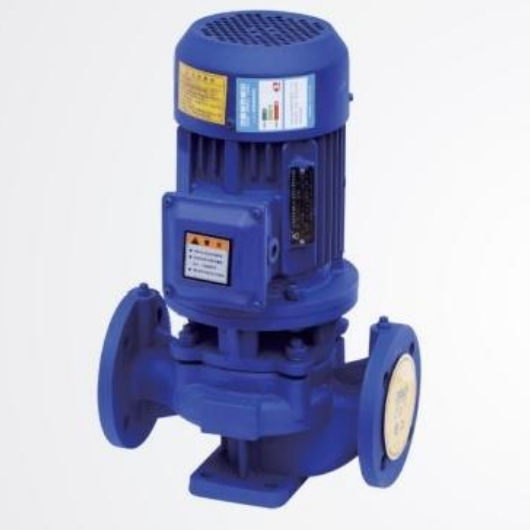

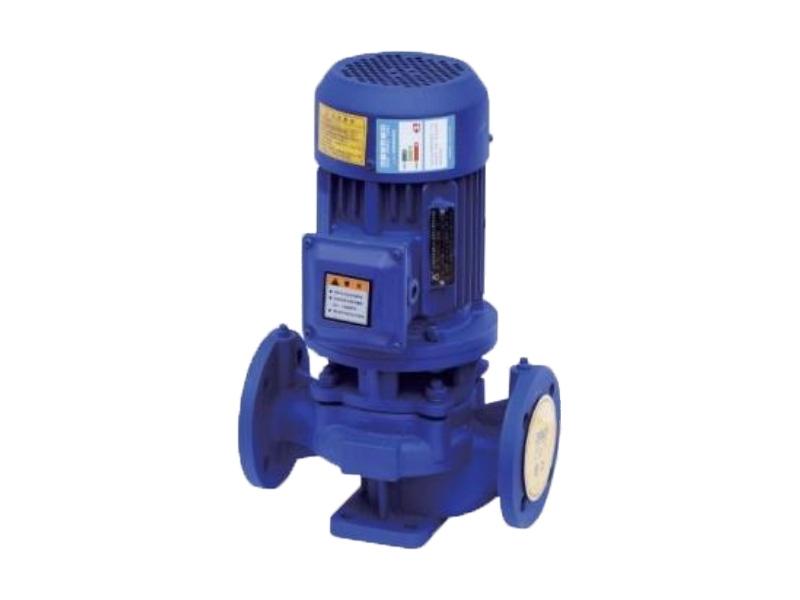

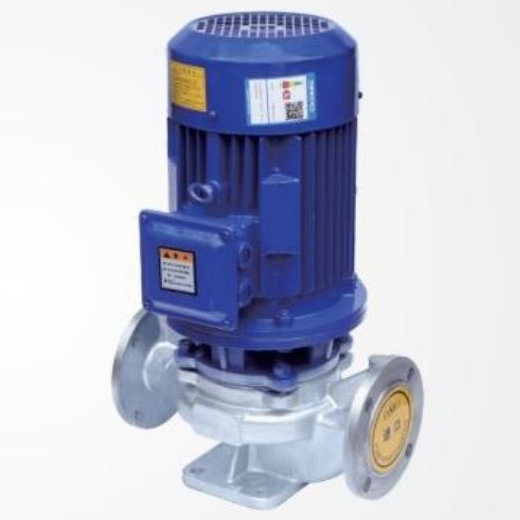

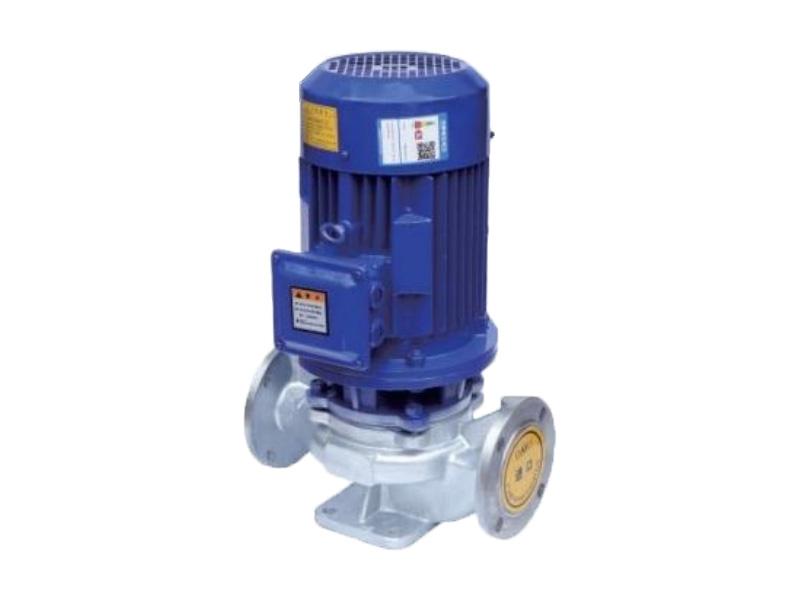

El Bomba centrífuga vertical en línea ISG es un compacto, energéticamente eficiente Bomba de una sola etapa diseñada para HVAC, suministro de agua y sistemas industriales , ofreciendo Funcionamiento silencioso, fácil instalación y rendimiento confiable. .
Moq:
1Paquete:
CustomziedColor:
CustomziedMaterial:
Cast iron/Stainless steelTemperatura de trabajo:
＜40℃
Descripción general del producto
La serie ISG de bombas centrífugas monoetapa de succión simple para tuberías ha sido diseñada por nuestro equipo técnico en colaboración con expertos nacionales en bombas, incorporando modelos hidráulicos avanzados. Basándose en los parámetros de rendimiento de las bombas centrífugas de tipo IS, estos productos presentan un diseño ingeniosamente optimizado basado en las bombas verticales convencionales. Además, para adaptarse a diferentes temperaturas y medios, la serie ISG se ha desarrollado con modelos especializados, incluyendo bombas para agua caliente, aplicaciones de alta temperatura, fluidos químicos corrosivos y aceite. Esta línea de productos ofrece alta eficiencia, ahorro de energía, bajo nivel de ruido y un rendimiento fiable.
Condiciones de funcionamiento
Las bombas de la serie ISG están diseñadas para funcionar en las siguientes condiciones: la presión de succión debe ser inferior a 1,0 MPa y la presión máxima de trabajo del sistema no debe superar los 1,6 MPa (calculada como la presión de entrada de la bomba más la altura de la bomba). La presión de prueba hidrostática de la bomba es de 2,5 MPa. Los clientes deben especificar la presión de trabajo del sistema al realizar el pedido. Si la presión del sistema supera los 1,6 MPa, debe indicarse claramente para que el fabricante pueda utilizar acero fundido en los componentes de paso de flujo y las piezas de conexión de la bomba, garantizando así su durabilidad a presiones más altas. Las bombas son aptas para entornos donde la temperatura ambiente no supere los 40 °C y la humedad relativa se mantenga por debajo del 95 %. En cuanto al fluido transportado, el contenido de partículas sólidas no debe superar el 0,1 % en volumen, con tamaños de partícula superiores a 0,2 mm. Si el fluido contiene partículas finas, los clientes deben informar al fabricante al realizar el pedido para que se puedan suministrar sellos mecánicos resistentes al desgaste que prolonguen la vida útil de la bomba en dichas condiciones.
Características del producto
1. La bomba presenta una estructura vertical con puertos de entrada y salida del mismo diámetro, alineados en la misma línea central. Puede instalarse en tuberías como una válvula, ofreciendo un diseño compacto y estético que ocupa poco espacio, lo que reduce los costos de construcción. Al estar equipada con una cubierta protectora, también puede utilizarse en exteriores.
2. El impulsor se monta directamente en el eje extendido del motor, lo que garantiza una dimensión axial reducida y una estructura compacta. La disposición optimizada de los rodamientos entre la bomba y el motor equilibra eficazmente las cargas radiales y axiales generadas durante el funcionamiento, lo que resulta en un funcionamiento suave con mínimas vibraciones y ruido.
3. El sello del eje emplea sellos mecánicos o una combinación de sellos mecánicos, utilizando anillos de sellado de aleación de titanio importados, sellos mecánicos resistentes a temperaturas medias y materiales de aleación dura para una mejor resistencia al desgaste y una mayor vida útil del sello.
4. La instalación y el mantenimiento son fáciles, ya que no es necesario desmontar el sistema de tuberías. Basta con retirar la tuerca de la base del acoplamiento de la bomba para extraer todo el conjunto del rotor.
5. La bomba puede funcionar en configuraciones en serie o en paralelo para satisfacer diferentes requisitos de caudal y altura.
6. Admite instalación vertical y horizontal para adaptarse a diferentes necesidades de diseño de tuberías.

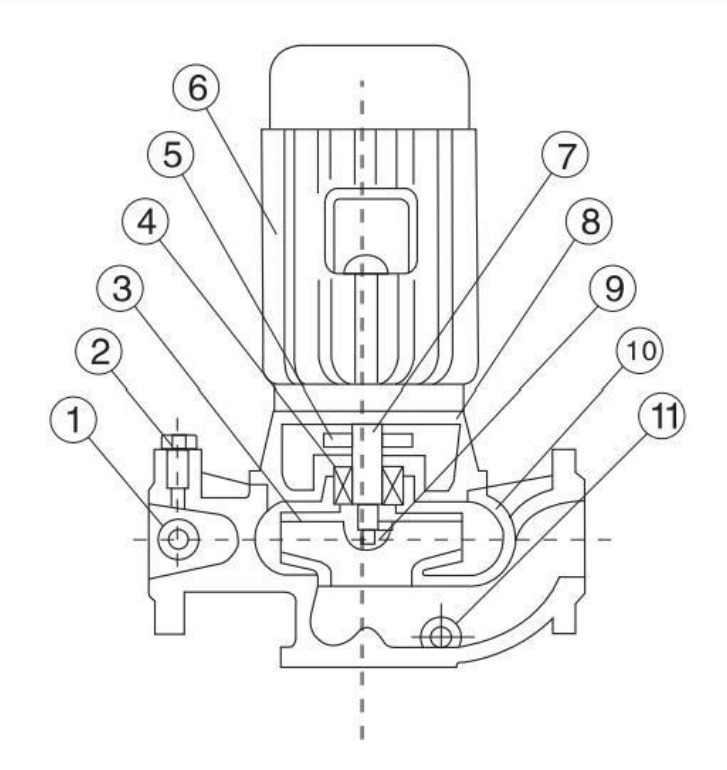

Diagrama estructural
| 1 | Tapón de presión | 7 | Eje |
| 2 | Válvula de ventilación | 8 | Base combinada |
| 3 | Impulso | 9 | Tuerca del impulsor |
| 4 | Sello mecánico | 10 | Cuerpo de la bomba |
| 5 | Deflector de aire | 11 | válvula de drenaje |
| 6 | Motor |
Descripción estructural del tipo ISG:
a.La bomba y el motor comparten la misma tapa de extremo, lo que reduce las dimensiones axiales y simplifica la estructura.
b.La carcasa de la bomba está equipada con orificios de toma de presión y orificios de drenaje.
Se instala una válvula de ventilación en la carcasa de la bomba para liberar el aire atrapado antes del funcionamiento.
d.La base de la carcasa de la bomba cuenta con placas de montaje y orificios para pernos para garantizar una instalación estable de toda la unidad.
Otros
Cuenta con un revestimiento de flúor para una excelente resistencia a la corrosión.
