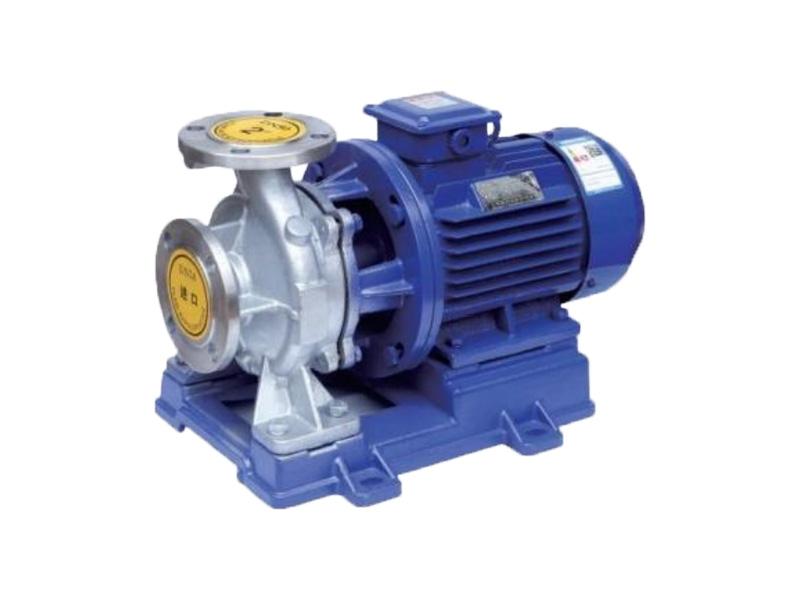

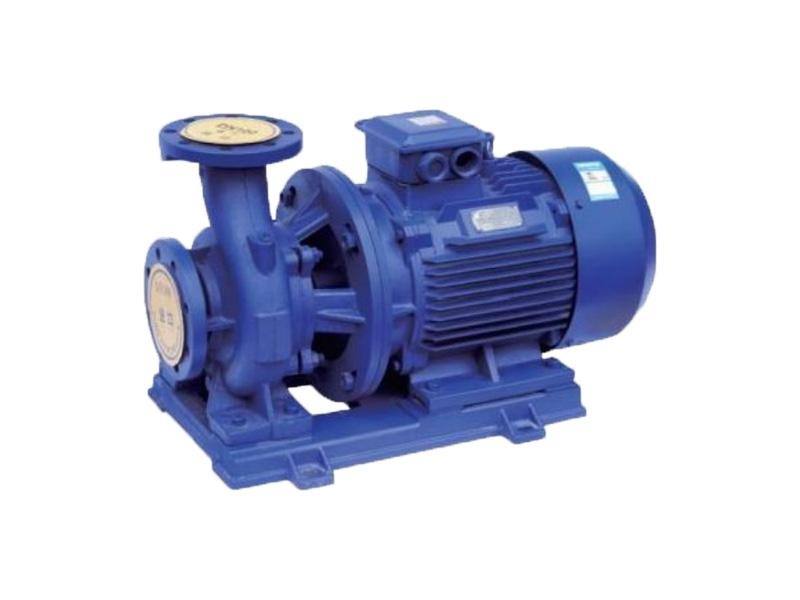

El Bomba centrífuga horizontal ISW es un diseño de una sola etapa y una sola succión para una transferencia eficiente de fluidos en tuberías, sistemas HVAC y de suministro de agua.
Moq:
1Paquete:
CustomziedColor:

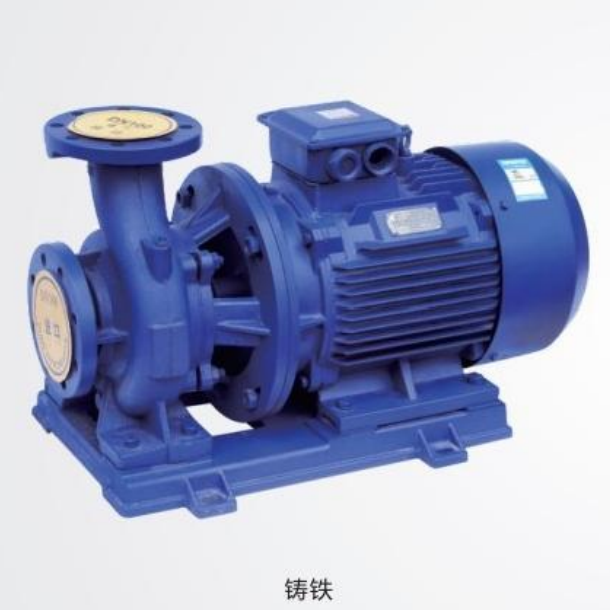

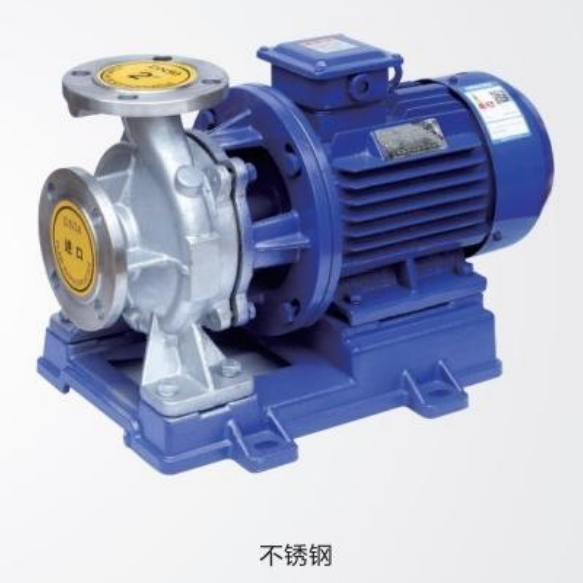

CustomziedMaterial:
Cast iron/Stainless steelTemperatura de trabajo:
≤40℃
Descripción general del producto
Las bombas centrífugas horizontales de las series ISW, ISWR, ISWH, ISWY, ISWHY, ISWD, ISWRD, ISWHD, ISWYD e ISWHYD están diseñadas con base en los parámetros de rendimiento de las bombas centrífugas de tipo IS e IR, de conformidad con la norma ISO 2858. Con modelos hidráulicos nacionales avanzados y un diseño optimizado, estas bombas representan una nueva generación ideal de bombas horizontales de alta eficiencia y ahorro energético.
Condiciones de funcionamiento
La presión máxima de trabajo del sistema de bombeo es de 1,6 MPa, lo que significa que la suma de la presión de succión y la altura de elevación de la bomba debe ser inferior a 1,6 MPa. (Si la presión del sistema supera los 1,6 MPa, indíquelo al realizar el pedido para que se pueda utilizar acero fundido para los componentes de paso de flujo y conexión de la bomba). La bomba está diseñada para bombear agua limpia u otros líquidos con propiedades físicas y químicas similares. (Si el fluido contiene partículas finas, indique al realizar el pedido si desea instalar sellos mecánicos resistentes al desgaste). La temperatura ambiente no debe superar los 40 °C, la altitud no debe superar los 1000 m y la humedad relativa no debe superar el 95 %.
Aplicaciones principales
1. Bomba de agua limpia horizontal ISW Diseñado para el transporte de agua limpia y otros líquidos con propiedades físicas y químicas similares. Apto para suministro y drenaje de agua industrial y urbana, presurización de edificios de gran altura, riego de jardines, refuerzo contra incendios, transporte de larga distancia, circulación de sistemas de climatización (HVAC), circulación de agua caliente/fría en baños y adaptación de equipos. Temperatura de funcionamiento: T ≤ 80 °C .
2. Bomba de agua caliente horizontal ISWR/ISWRD Ampliamente utilizado para la circulación y presurización de agua caliente en calderas (industrias energéticas, metalúrgicas, químicas, textiles, papeleras, hoteles, baños, etc.) y sistemas de calefacción urbana. Temperatura de funcionamiento: T ≤ 120 °C .
3. Bomba química horizontal ISWH Transfiere líquidos no sólidos, corrosivos y con viscosidad similar al agua. Ideal para las industrias petrolera, química, metalúrgica, energética, papelera, alimentaria/farmacéutica y de fibras sintéticas. Temperatura de funcionamiento: -20 °C ~ +120 °C .
4. Bomba de aceite para tubería horizontal ISWB Transporta gasolina, queroseno, diésel y otros líquidos inflamables o explosivos. Temperatura de funcionamiento: +20°C ~ +120°C .
Características del producto
1. Estructura compacta : El diseño horizontal integra la bomba y el motor en una sola unidad, ofreciendo una apariencia elegante y un tamaño un 30 % menor en comparación con las bombas horizontales convencionales. Con un motor para exteriores con clasificación IP54, puede funcionar sin caseta de bomba, lo que la hace ideal para su instalación en exteriores.
2. Funcionamiento suave y silencioso : La alta concentricidad garantiza un rendimiento estable. El acoplamiento directo entre el motor y la bomba elimina los componentes intermedios, lo que reduce la vibración y el ruido. El impulsor, equilibrado dinámicamente, prolonga la vida útil de los rodamientos y mejora el entorno operativo.
3. Sello mecánico premium : Los anillos dinámicos/estáticos de aleación dura mejoran la resistencia al desgaste, lo que garantiza un funcionamiento sin fugas y una vida útil prolongada.
4. Diseño hidráulico avanzado : Eficiencia optimizada y rendimiento superior con un modelo de impulsor innovador.
5. Detalles estructurales únicos : Cuenta con un orificio de drenaje en la base de la bomba y tomas de presión en las bridas de entrada/salida para facilitar el mantenimiento y el monitoreo.
6. Configuración amigable con las tuberías : La entrada horizontal y la salida vertical ascendente simplifican el diseño e instalación de las tuberías.

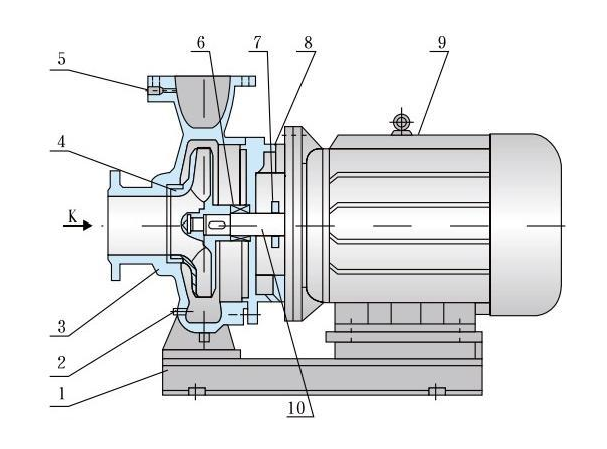

Diagrama estructural
| 1 | Base |
| 2 | Orificio de drenaje |
| 3 | Cuerpo de la bomba |
| 4 | Impulso |
| 5 | Grifo de presión |
| 6 | Sello mecánico |
| 7 | Anillo de retención de agua |
| 8 | Tapa final |
| 9 | Motor |
| 10 | Eje |
Ver diagrama :
La unidad consta de tres partes: Bomba, motor y base La estructura de la bomba comprende la Cuerpo de la bomba, impulsor, tapa de la bomba, sello mecánico , y otros componentes. Es un Bomba centrífuga horizontal de una sola etapa y simple succión , con el cuerpo de la bomba y la tapa divididos en la parte trasera del impulsor (diseño con la parte trasera dividida por la mitad).
La mayoría de las bombas cuentan con Anillos de sellado en ambos lados delantero y trasero del impulsor , junto con agujeros de equilibrio en la cubierta trasera para contrarrestar el empuje axial en el rotor.
a.Diseño de flujo : Entrada axial horizontal, salida vertical ascendente.
b. Configuración del eje La bomba y el motor son coaxiales. La extensión del eje del motor utiliza Rodamientos de bolas de contacto angular doble para equilibrar parcialmente la fuerza axial residual.
c.Instalación : Acoplado directamente sin necesidad de alineación; base compartida con Aisladores de vibraciones tipo IG para reducir la vibración.
Otros
Cuenta con un revestimiento de flúor para una excelente resistencia a la corrosión.
